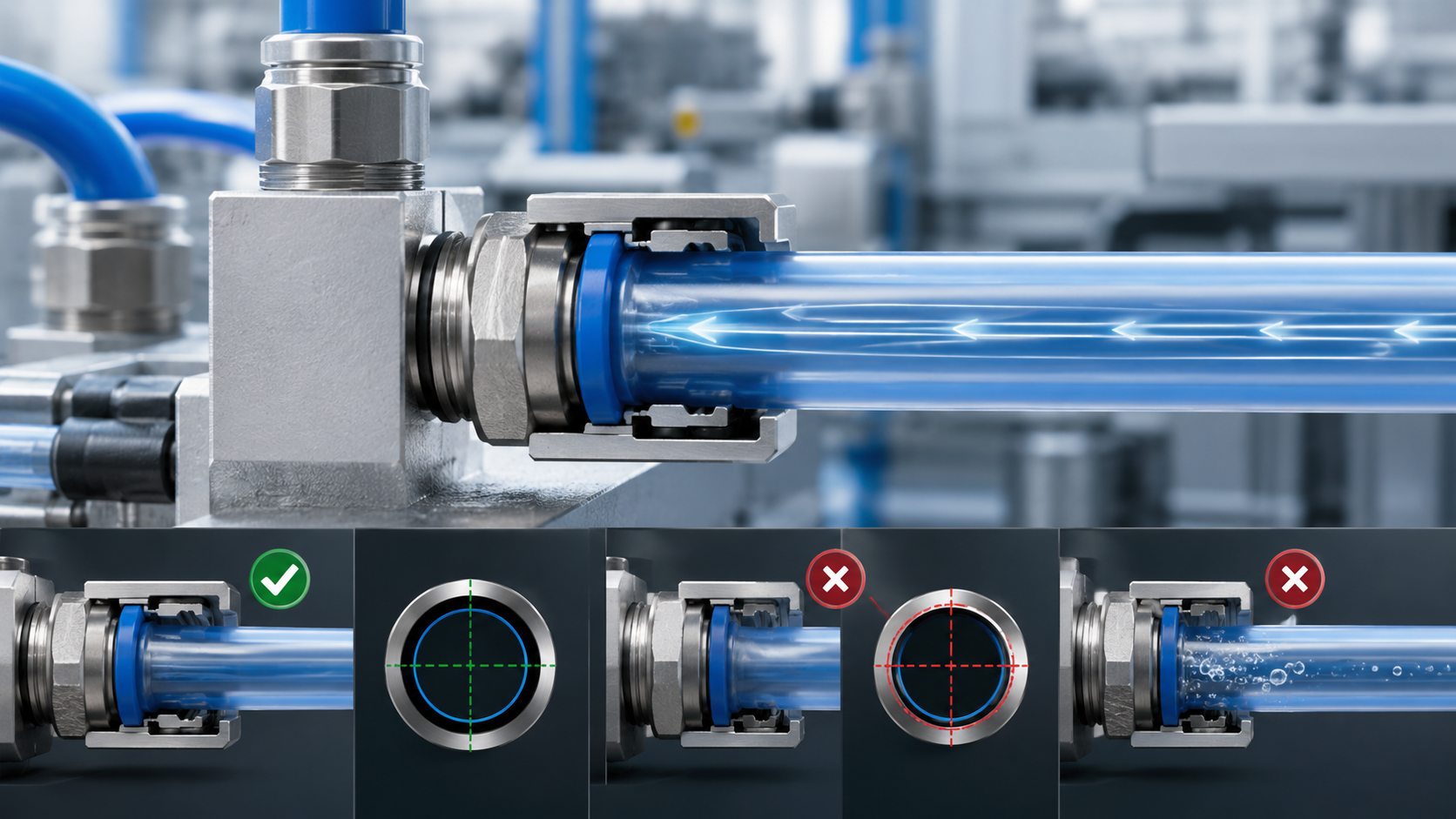

ポリウレタン製空気圧チューブをプッシュイン継手で使用する際に、外径公差が重要な理由

ポリウレタン製空気圧チューブ（PUチューブ） 現在の自動化システムで使用されています。非常に柔軟で耐摩耗性、耐薬品性に​​優れた素材であるため、自動化における空気圧チューブとして使用されています。圧力下でも形状を維持できるため、動的な空気圧回路で使用できます。プッシュイン継手は、PUチューブに非常に簡単に接続できます。工具を使わずに数秒で接続が完了し、100%漏れがありません。さらに、チューブの交換も以前よりはるかに簡単になりました。空気圧チューブの外径（OD）公差とプッシュイン継手のシール機構の相互作用は、接続の機能にとって重要です。寸法のわずかな違いが、機能に大きな影響を与える可能性があります。

ポリウレタン製空気圧チューブにおいて、外径公差が重要な理由とは？

この導入に続いて、寸法精度とその空気圧システムへの影響についての議論へと、話題を的確に転換する。

空気圧システムにおける外径許容差の役割

外径公差は、ポリウレタン製空気圧チューブがプッシュイン継手のコレットとOリングシールにどれだけ正確に嵌合するかを定義します。空気圧用途では、外径を一定に保つことで、すべての接続部でシール圧力が均一になり、応力の不均一や空気漏れを防ぐことができます。外径の値が仕様からわずか数ミリメートルでもずれると、継手が締め付けすぎたり、適切にシールできなかったりする可能性があります。したがって、外径を厳密に管理することは、複雑な自動化ネットワーク全体における安定した空気圧供給と機械的完全性に直接貢献します。

OD制御不良による影響

外径公差の管理が不十分だと、システムに様々な問題が発生する可能性があります。大径のポリウレタンチューブは挿入力を高め、Oリングやコレットなどの継手内部部品を損傷させる恐れがあります。一方、小径チューブでは十分なシール力が得られず、確実なシールができません。振動や高圧パルスにさらされると、小径チューブは微小漏れや完全な破損を起こす可能性があります。公差が変動するチューブを使用するシステムでは、メンテナンス頻度の増加、漏れによるシステムのエネルギー効率の低下、継手の早期摩耗といった問題が発生する可能性があります。

プッシュイン継手はPUチューブとどのように相互作用しますか？

プッシュイン継手の製造精度について詳しく説明する前に、 ポリウレタン製空気圧チューブの寸法が測定されますそれでは、これらの継手が実際にどのように機能するのかを見ていきましょう。

押し込み式継手の仕組み

プッシュイン継手は、機械的なグリップと弾性シールによって作動します。PUチューブを挿入すると、コレットの歯が機械的に固定され、同時に継手内側のOリングがチューブの外面に圧縮されて気密シールが形成されます。この二重機能が効果的に働くためには、チューブの外径が許容範囲内である必要があります。そうでない場合、チューブを押し込む際に摩擦が大きすぎるか、シールが十分に圧縮されず気密シールが形成されません。

接続パフォーマンスに影響を与える要因

ポリウレタン製空気圧チューブにプッシュイン継手を使用する際には、いくつかの基準を考慮する必要があります。最も重要な要素は、材料の硬度、表面仕上げ、および環境の影響です。たとえば、材料の硬度はプッシュイン継手による圧縮の度合いに影響し、柔らかいチューブはチューブ端に押し込みやすい一方で、荷重がかかると永久クリープを起こす可能性があります。チューブ端の表面仕上げも、嵌合に重要な役割を果たします。表面が滑らかであれば、Oリングは表面に均一に押し付けられますが、表面が粗いと微細な隙間が生じ、そこから漏れが生じる可能性があります。温度変動は、熱膨張/収縮によりポリウレタンの寸法変化を引き起こし、嵌合と接続部の長期的な気密性の両方に影響を与えます。

外径公差に影響を与える主要な製造要因は何ですか？

ポリウレタンチューブに見られる接続機構についての説明に続き、本節では、そのようなチューブの寸法精度に影響を与える製造上の変数について説明する。

押出成形プロセス制御

ポリウレタン製空気圧チューブの形状は、押出成形プロセスによって決定されます。押出機のダイは、長尺チューブにおいて一定の外径と適切なサイズを実現するために、精密に校正する必要があります。押出成形後の冷却速度は、製造工程後の収縮や膨張を防ぐために制御されなければなりません。最新のフィードバックシステムは、製造パラメータをリアルタイムで監視・制御することで、厳しい公差範囲内で高い適合性を保証します。

材料配合と品質安定性

材料の均一性も寸法精度に大きく影響します。ポリウレタン樹脂の基本品質はばらつきがあり、加工中の材料の柔軟性や収縮率に影響を与えます。可塑剤や安定剤などの添加剤は一定の比率で混合する必要があり、過剰に添加すると材料の硬度が変化したり、時間の経過とともに膨張したりする可能性があります。安定した配合は、異なるバッチ間でも材料の機械的特性と寸法精度を保証するものです。

エンジニアはどのようにしてPUチューブとプッシュイン継手の互換性を確保できるのでしょうか？

製造に影響を与える要因を理解した後、エンジニアは最良の手法を適用して、システムに適した材料を選定し、それらをテストします。

寸法仕様が検証済みのチューブを選択する

エンジニアは、製造元から提供された外径公差データを必ず確認してから ポリウレタン製空気圧チューブをアセンブリに組み込む継手に関するISO 14743などの国際規格に準拠したサプライヤーを選択することで、ブランド間の互換性が確保され、互換性リスクが最小限に抑えられます。文書化された検査報告書や適合証明書は、規定の許容範囲への準拠をさらに裏付けます。

組立品の信頼性に関する試験および検証手順

理論的な適合性を実際に検証することは、チューブの締め付けが強すぎるために継手が損傷するのを防ぐため、挿入力試験と同様に重要です。運転圧力下で実施されるシール完全性試験では、経時的な空気漏れの有無も確認されます。この試験は、プラントでの稼働前に部品の長期的な信頼性を保証するために、実際の運転条件下で実施されます。

ポリウレタン製空気圧チューブのサプライヤーとして、煙台愛利新材料有限公司を選ぶべき理由とは？

ヤンタイアイスリ新材料株式会社 煙台愛利新材料有限公司は、厳格な外径公差管理を備えた精密設計ポリウレタン製空気圧チューブの専門メーカーとして際立っています。同社は、自動測定システムを備えた高度な押出成形ラインを活用し、製造工程のあらゆる段階で包括的な品質保証プロトコルを実施することで、生産ロット全体にわたって均一性を維持しています。さらに、煙台愛利新材料有限公司は、多様な自動化環境に合わせたカスタマイズソリューションを提供し、産業用途で使用される世界有数のプッシュイン継手ブランドとのシームレスな互換性を確保しています。

結論

高性能空気圧ネットワークにおいて、ポリウレタン製空気圧チューブをプッシュイン継手に接続する際には、外径公差を厳密に管理することが、安全で信頼性の高い接続を確保するために不可欠です。用途に適したサイズのチューブを正確に選択することで、漏れのリスクを排除し、頻繁なメンテナンスの必要性も減らすことができます。 高品質のPU空気圧チューブを使用する 最高のエネルギー伝達を保証するだけでなく、すべての接続部で一貫した機械的係合を確保することで、関連機器の寿命も延ばします。厳格な製造基準を遵守するYantai Aisili New Material Co., Ltd.のような評判の高いサプライヤーと協力することで、エンドユーザーは、失敗が許されない過酷な産業環境においても最高レベルの性能を発揮できます。

よくある質問

ポリウレタン製空気圧チューブが規定の外径許容範囲を超えた場合、どうなりますか？

上限を超えると挿入が非常に困難になり、継手に損傷を与える可能性があり、Oリングの過圧縮により適切に密閉されなくなります。

運転中の温度変動は、ポリウレタンチューブの外径許容値に影響を与える可能性がありますか？

はい、ポリウレタン素材は温度によってサイズが変化します。このわずかな膨張または収縮は、部品の嵌合精度やシールの耐久性に影響を与える可能性があります。

煙台愛利は、生産バッチ全体にわたって一貫したOD管理をどのように実現しているのでしょうか？

煙台愛利は、製造工程全体を通して正確な寸法を確保するため、自動測定システム、生産工程の継続的な監視、および使用材料に対する厳格な管理を採用しています。
