Различия между моделями серии PL
| Модель |
Название каталога |
Стиль взаимодействия |
| ПЛ |
Мужской локоть |
Трубка × наружная резьба |
| PLL |
Удлинённый мужской локоть |
Трубка × наружная резьба, удлиненный корпус |
| ПЛ-45 |
Угловой локоть 45° (мужской) |
Трубка × наружная резьба, угол 45 градусов |
| ПЛФ |
Женский локоть |
Трубка × Внутренняя резьба |
| ПЛМ |
Перегородка, мужской отвод |
Трубка × наружная резьба, крепление на перегородку |
Спецификации
Мужской локтевой соединитель серии PL
Метрическая система — Наружный диаметр трубки × Размер резьбы:
4-M5, 4-01, 4-02
6-M5, 6-01, 6-02, 6-03, 6-04
8-01, 8-02, 8-03, 8-04
10-01, 10-02, 10-03, 10-04
12-01, 12-02, 12-03, 12-04
14-02, 14-03, 14-04
16-01, 16-02, 16-03, 16-04
Дюймовый тип — Наружный диаметр трубы × Размер резьбы:
5/32-M5, 5/32-01, 5/32-02
1/4-M5, 1/4-01, 1/4-02, 1/4-03, 1/4-04
5/16-01, 5/16-02, 5/16-03, 5/16-04
3/8-01, 3/8-02, 3/8-03, 3/8-04
1/2-01, 1/2-02, 1/2-03, 1/2-04
Удлинённый мужской угловой фитинг серии PLL
Метрическая система — Наружный диаметр трубки × Размер резьбы:
4-M5, 4-01, 4-02
6-M5, 6-01, 6-02, 6-03, 6-04
8-01, 8-02, 8-03, 8-04
10-01, 10-02, 10-03, 10-04
12-01, 12-02, 12-03, 12-04
14-02, 14-03, 14-04
16-01, 16-02, 16-03, 16-04
Дюймовый тип — Наружный диаметр трубы × Размер резьбы:
5/32-M5, 5/32-01, 5/32-02
1/4-M5, 1/4-01, 1/4-02, 1/4-03, 1/4-04
5/16-01, 5/16-02, 5/16-03, 5/16-04
3/8-01, 3/8-02, 3/8-03, 3/8-04
1/2-01, 1/2-02, 1/2-03, 1/2-04

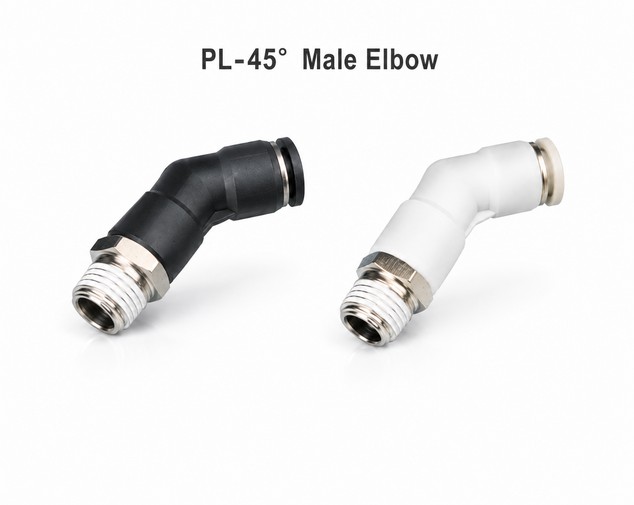

Угловой соединитель PL-45 с наружной резьбой 45°
Метрическая система — Наружный диаметр трубки × Размер резьбы:
4-M5, 4-01, 4-02
6-M5, 6-01, 6-02, 6-03, 6-04
8-01, 8-02, 8-03, 8-04
10-01, 10-02, 10-03, 10-04
12-01, 12-02, 12-03, 12-04
14-02, 14-03, 14-04
16-01, 16-02, 16-03, 16-04
Дюймовый тип — Наружный диаметр трубы × Размер резьбы:
5/32-M5, 5/32-01, 5/32-02
1/4-M5, 1/4-01, 1/4-02, 1/4-03, 1/4-04
5/16-01, 5/16-02, 5/16-03, 5/16-04
3/8-01, 3/8-02, 3/8-03, 3/8-04
1/2-01, 1/2-02, 1/2-03, 1/2-04

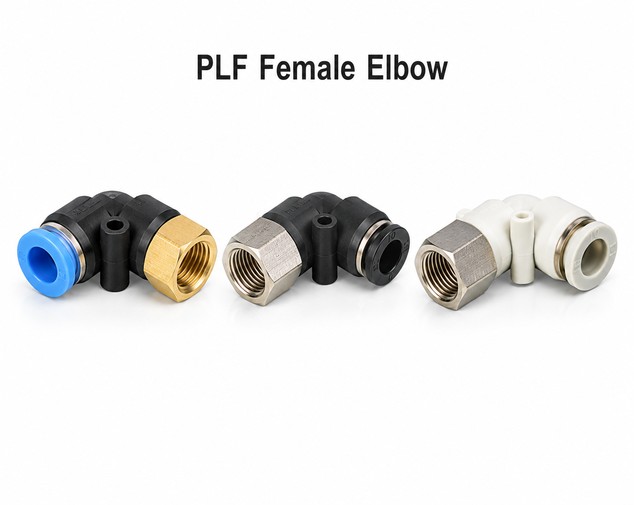

Женский локоть серии PLF
Метрическая система — Наружный диаметр трубки × Размер резьбы:
4-M5, 4-01, 4-02
6-M5, 6-01, 6-02, 6-03, 6-04
8-01, 8-02, 8-03, 8-04
10-01, 10-02, 10-03, 10-04
12-01, 12-02, 12-03, 12-04
14-02, 14-03, 14-04
16-01, 16-02, 16-03, 16-04
Дюймовый тип — Наружный диаметр трубы × Размер резьбы:
5/32-M5, 5/32-01, 5/32-02
1/4-M5, 1/4-01, 1/4-02, 1/4-03, 1/4-04
5/16-01, 5/16-02, 5/16-03, 5/16-04
3/8-01, 3/8-02, 3/8-03, 3/8-04
1/2-01, 1/2-02, 1/2-03, 1/2-04
Угловой соединитель для перегородок серии PLM
Метрический тип — Наружный диаметр трубки × Наружный диаметр трубки:
4, 6, 8, 10, 12, 14, 16
Дюймовый тип — Наружный диаметр трубки × Наружный диаметр трубки:
5/32, 1/4, 5/16, 3/8, 1/2
Примечания к размерам
Размеры труб в метрической системе указаны в миллиметрах. Размеры труб в дюймовой системе указаны в дюймах. Для фитингов PL, PLL, PL-45 и PLF перед заказом проверьте как размер трубы, так и размер резьбы. Для фитинга PLM выбирайте фитинг по внешнему диаметру трубы с обеих сторон.
Инструкция по установке
Перед тем как вставить трубку в фитинг, обрежьте ее конец до плоского состояния. Шероховатый или наклонный конец трубки может повлиять на герметичность. Полностью вставьте трубку в фитинг, затем осторожно потяните назад, чтобы убедиться, что она надежно зафиксирована.
Для резьбовых соединений типа PL перед установкой сопоставьте размер резьбы с отверстием оборудования. Для соединений типа PLM убедитесь, что отверстие в панели и место крепления соответствуют корпусу перегородки. После подключения подачи воздуха проверьте на герметичность трубчатую и резьбовую стороны.
где он используется
Угловые фитинги серии PL используются в цилиндрах, клапанах, коллекторах, пневматических инструментах, панелях управления станков и компактном автоматизированном оборудовании. Фитинги серии PLM удобны для угловых соединений, монтируемых на панели, где труба должна поворачивать вблизи неподвижной пластины или стенки шкафа.
